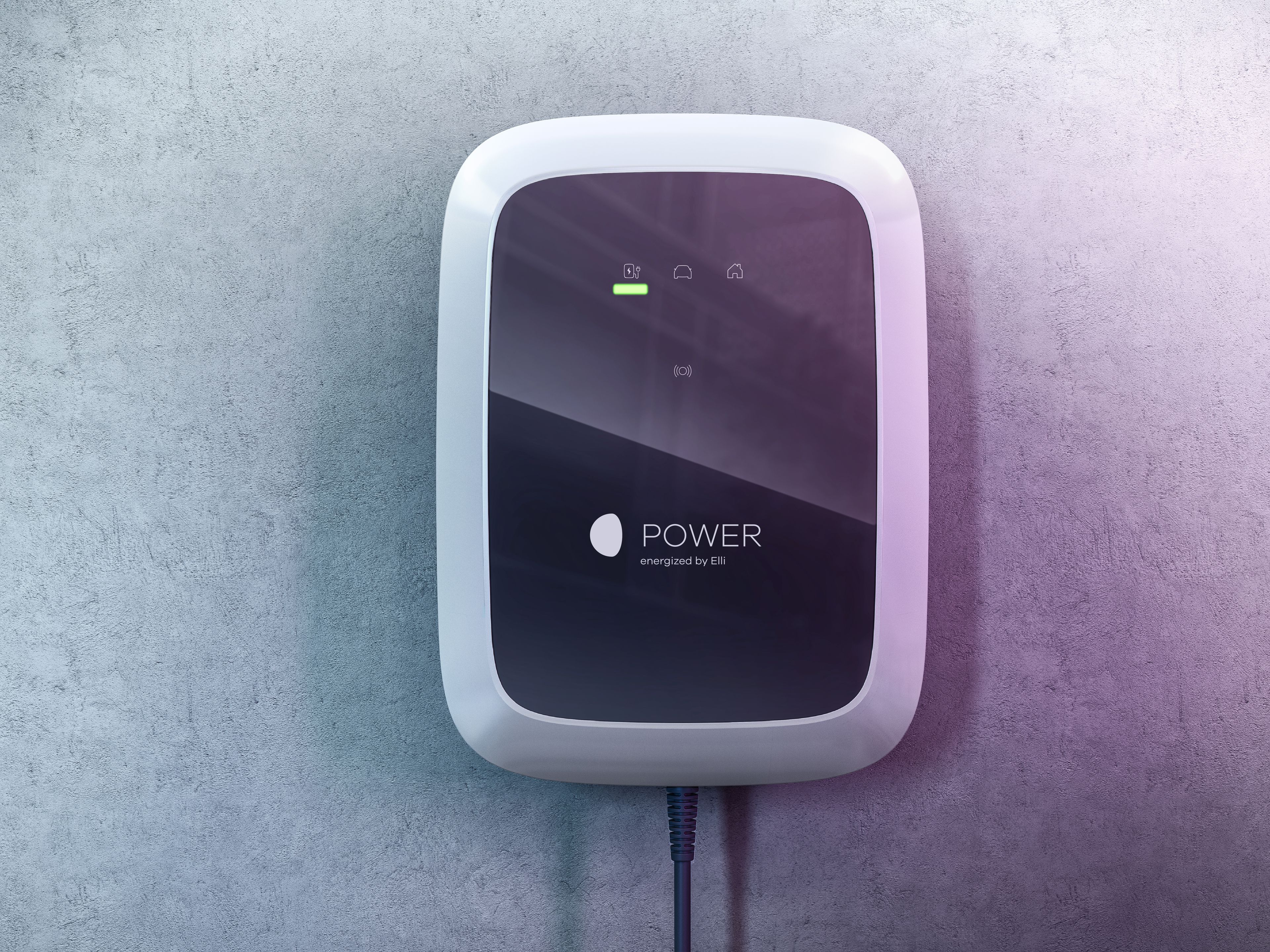

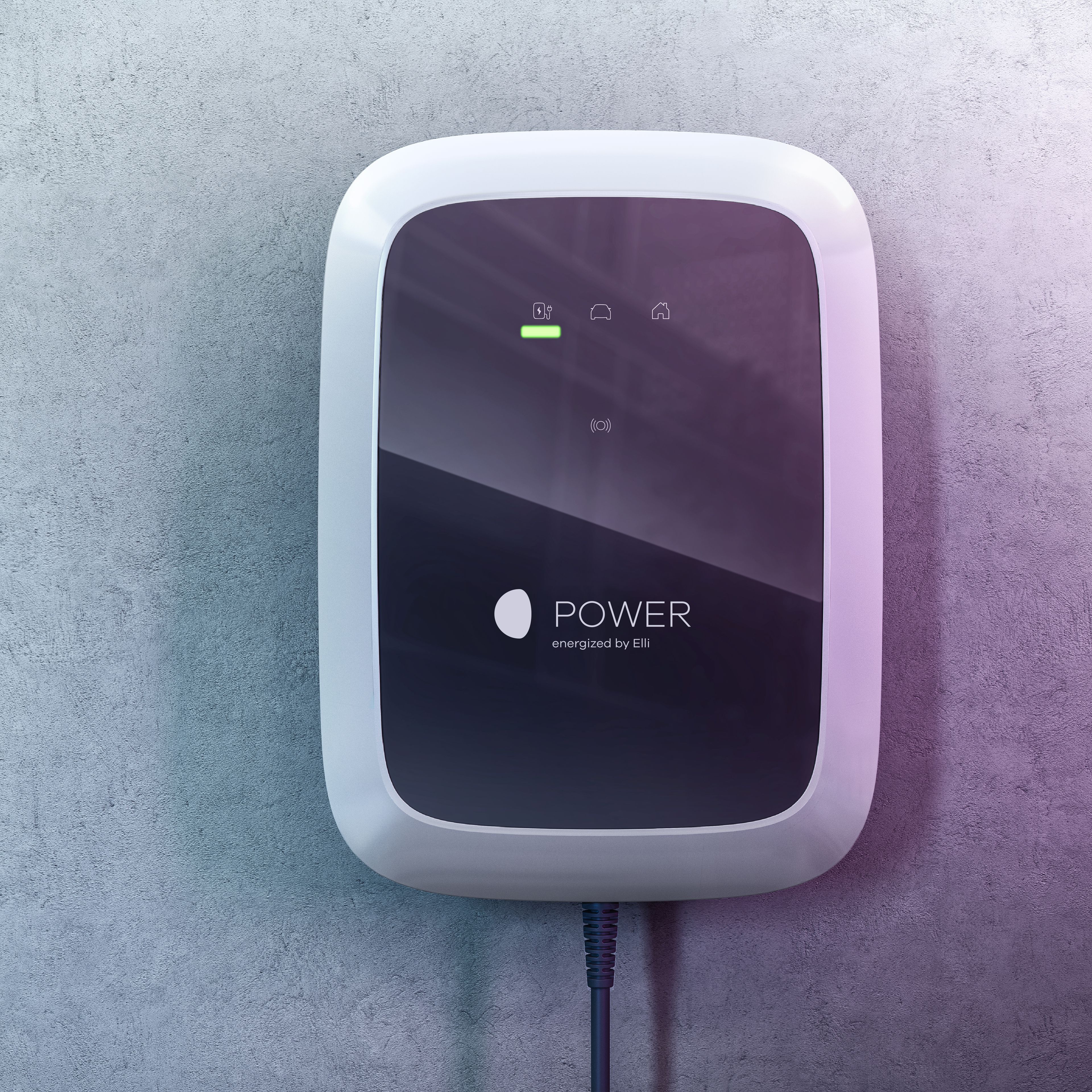

MOON Charger Connect 1
A wallbox de uso simples para a sua casa. O MOON Charger Connect GEN 1 é uma solução prática para a sua residência: basta chegar, ligar e iniciar o carregamento.
- Resistência IP54 e IK10
- Potência de 7,4 kW e 11 kW com cabo de 4,5mts
- Opcional: balanceamento de potência
Preço sob consulta
36 Meses de garantia
Envio rápido
Conselhos pessoais
Carregamento simples para a sua casa
O MOON Charger Connect GEN1, disponível nas versões de 7,4 kW e 11 kW e com opção de equilíbrio dinâmico, torna o carregamento fácil e inteligente.
Simplicidade
Velocidade
A capacidade de carregamento do MOON Charger Connect GEN1 é superior à das tomadas convencionais. Está disponível nas versões de 7,4 kW (32 amperes numa fase) e 11 kW (16 amperes por fase).
Conectividade
É possível ligar o MOON Charger Connect GEN1 à internet via Wi-Fi. A configuração é simples, seguindo apenas os passos do manual.
1. Para receber atualizações automáticas, é necessário manter sempre a ligação à internet. No entanto, é possível efetuar carregamentos normalmente mesmo quando a wallbox se encontra offline.
Inteligência
Resistência

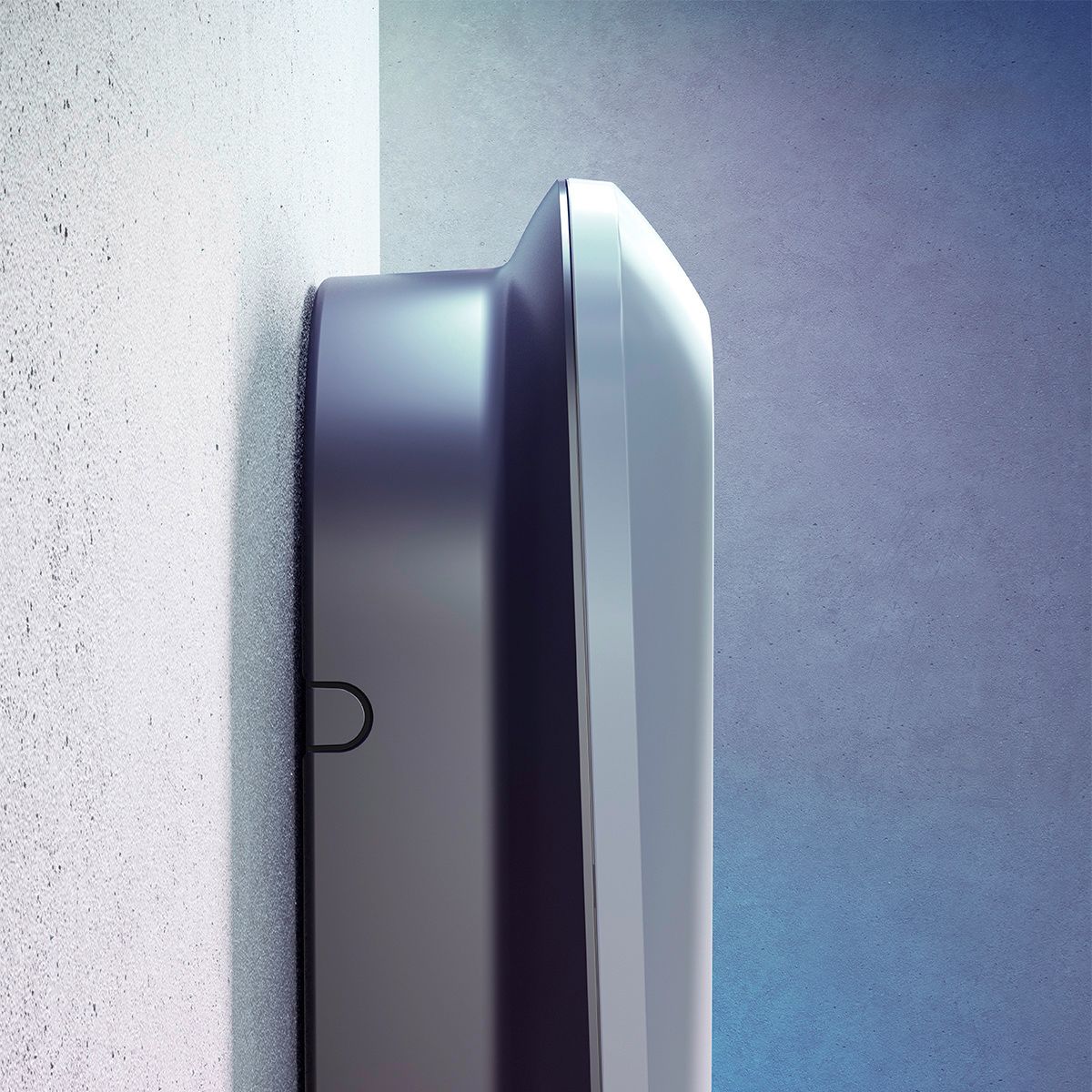

O MOON Charger GEN1 possui uma estrutura de plástico adequada para ambientes exteriores e interiores, graças à sua proteção e resistência IP54 e IK10.
Gestão da potência de carregamento
Opcionalmente, é possível ligar o MOON Charger Connect GEN1 a pinças amperimétricas1 para realizar o equilíbrio de potência.
1. Consulte no manual a configuração e as pinças amperimétricas compatíveis. É necessário utilizar uma pinça por fase.
Simplicidade

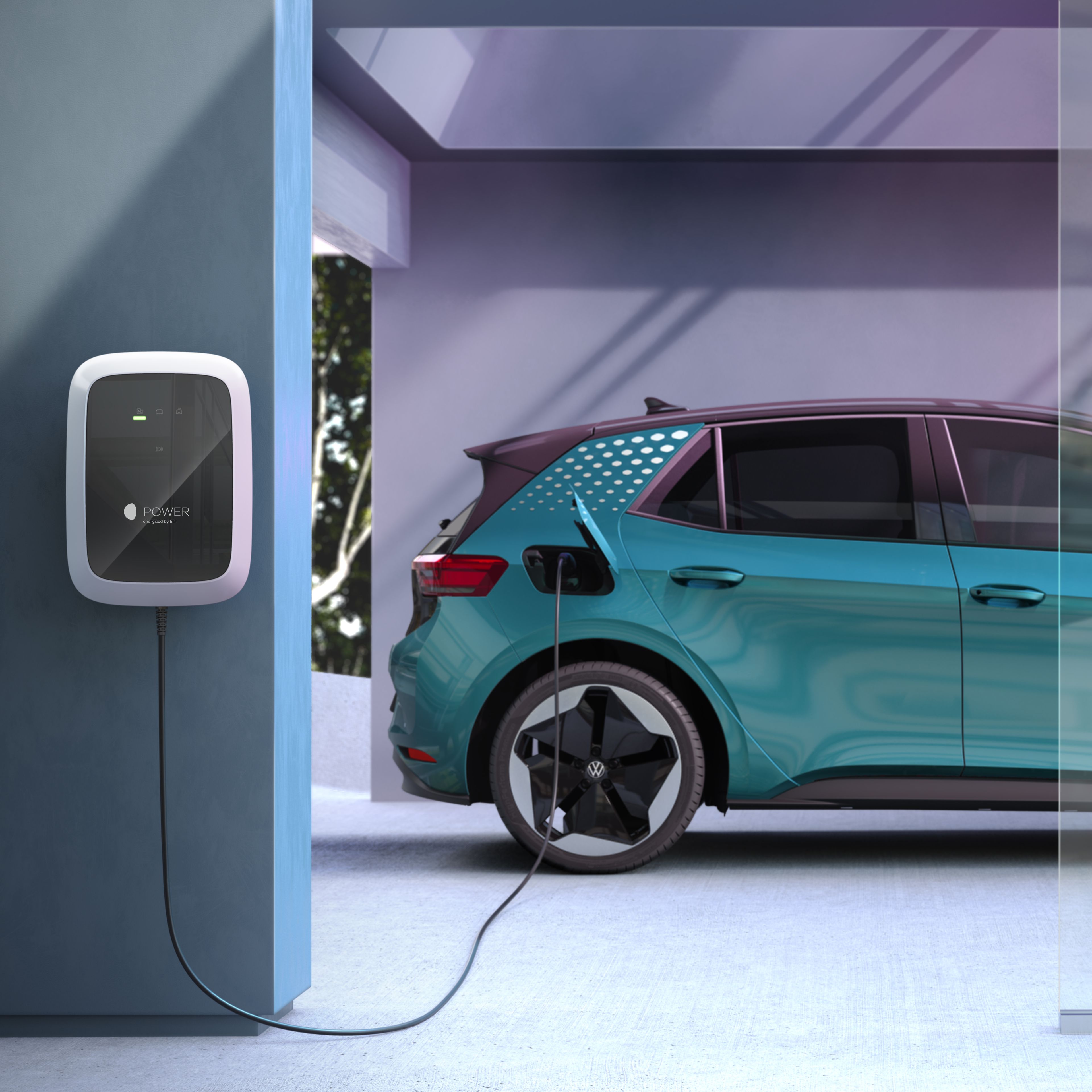

Carregue uma viatura elétrica com até 11 kW¹; basta ligar o cabo de 4,5 m incluído à viatura² e iniciar o carregamento. 1. A wallbox de até 11 kW suporta até 16 A por fase. Se uma viatura aceitar apenas carregamento monofásico até 32 A e for ligada a uma wallbox de até 11 kW (16 A por fase), apenas será possível carregar até 16 A, uma vez que o máximo suportado por fase na wallbox é 16 A e estará a utilizar apenas uma das três fases disponíveis. 2. Tenha em conta a potência disponível no local de instalação e a potência de carregamento aceite pela sua viatura.
Gestão de carregamento dinâmica
Como opção, é possível acrescentar pinças amperimétricas para realizar uma gestão otimizada da energia, sem necessidade de solicitar um aumento de potência em casa.
Conectividade
Ligação à internet via Wi-Fi ou cabo Ethernet.
Informação técnica
Uso:
Interior e exterior
Potência máxima de carregamento:
7.4 kW (monofásico) 11kW (trifásico)
Dimensões em mm:
297 x 406 x 116 mm
Proteção:
IP54 and IK10
Sensor interno de fuga à terra:
IΔn DC ≥ 6 mA (IEC 61851)
Temperatura de operação:
-30°C to +50°C
Conectividade:
Wi-Fi e Ethernet
Downloads
FAQs
O carregador suporta carregamentos de veículos com tomada Tipo 2, amplamente utilizada na Europa. Todos os veículos elétricos com tomada Tipo 2 podem ser carregados com este carregador, independentemente de serem híbridos plug-in ou 100% elétricos.
Sim, o MOON Charger Connect GEN 1 foi equipado com recursos de segurança abrangentes para garantir uma operação fiável e segura. A estação de carregamento possui certificação IP54 e resistência a impactos IK10, tornando-a resistente ao ambiente.
O balanceamento dinâmico de potência garante que a potência de carregamento seja sempre a máxima possível, de acordo com a potência disponível no local. Se, em casa, estiver a ser consumida muita energia, os kW disponíveis para carregamento diminuem; durante a noite, quando a maioria dos equipamentos está desligada, a potência disponível para carregamento pode aumentar (sempre tendo em conta a potência disponível ou contratada no local).
O MOON Charger 2 funciona apenas no cluster interno Elli Charging e opera de forma dinâmica numa rede com até 11 wallboxes (Master/Slave). A wallbox principal (Master) monitoriza o consumo de energia, enquanto as wallboxes secundárias (Slave) ajustam automaticamente a respetiva potência de carregamento.
Um autocolante de configuração é fornecido com cada carregador Connect. Este autocolante contém todas as credenciais exclusivas de cada carregador, incluindo parâmetros de rede, palavras-passe e outros códigos. A Figura 1 apresenta uma visão geral do autocolante de configuração e a Tabela 1 explica os dados listados nele.
Depois de ligar à internet e aceder ao Gestor de Configuração conforme indicado no capítulo 3, a Figura 2 mostra o que aparece no navegador.
- Introduza a palavra-passe da página de configuração para iniciar sessão.
- Navegue pelo menu Conectividade > Ligação à Internet do Gestor de Configuração.
- Escolha e configure a interface de ligação desejada.
Wi-Fi
- Certifique-se de que a interface LTE está desativada: a. Clique no separador "LTE". b. Verifique se o LTE está desativado. c. Opcionalmente, clique no botão "DESLIGAR LTE". d. Aguarde alguns segundos para permitir que o Carregador Elli feche as ligações de rede móvel existentes. Atualize a página, se necessário.
- Clique no separador "WIFI".
- Selecione a rede Wi-Fi de destino: a. Aguarde alguns segundos enquanto o carregador procura redes disponíveis. b. Se necessário, clique no botão "SCAN FOR NETWORKS" para reiniciar a pesquisa. c. Selecione o SSID da rede local a que pretende ligar-se. d. Introduza a palavra-passe da rede local.
- Confirme a seleção e avance.
- Clique no botão "LOGOUT".
Ethernet
- Para ligação à internet via Ethernet, o carregador, o cabo Ethernet e o router devem estar ligados antes da configuração. O carregador liga-se automaticamente à rede assim que iniciado.
- Certifique-se de que a interface LTE está desativada: a. Clique no separador "LTE". b. Verifique se o LTE está desativado. c. Opcionalmente, clique no botão "DESLIGAR LTE". d. Aguarde alguns segundos para permitir que o Carregador Elli feche as ligações de rede móvel existentes. Atualize a página, se necessário.
- Clique no separador "Ethernet".
- Verifique as configurações e altere-as, se necessário.
- Quando terminar, clique no botão "LOGOUT".
Para aceder ao Gestor de Configuração, o carregador oferece duas opções:
- Através do Hotspot Wi-Fi do carregador (ativado após ligar à alimentação).
- Utilizando o endereço IP ou o nome de anfitrião do carregador através da rede local.
O Hotspot do carregador é sempre ativado após este ser iniciado ao ligar ou religar à fonte de alimentação. Para aceder ao Gestor de Configuração através da rede local, o carregador já deve estar ligado a essa rede. Portanto, isto só é possível após uma configuração inicial via hotspot Wi-Fi.
Ative o hotspot Wi-Fi do carregador: a. Se a alimentação de entrada do carregador estiver ligada, desligue-a no quadro da fonte de alimentação. b. Ligue a alimentação de entrada do carregador. c. Aguarde até que o LED, que indica o estado do carregador, fique azul sólido e o Gestor de Configuração esteja disponível.
Nota: Para aceder ao Gestor de Configuração com um dispositivo móvel, certifique-se de que apenas a interface Wi-Fi está ativa. Desligue todas as outras interfaces de rede celular.
Ligue-se ao Hotspot Wi-Fi: a. Faça com que o dispositivo procure redes Wi-Fi. b. Selecione o SSID do Hub Wi-Fi do carregador Elli. c. Introduza a palavra-passe do Hotspot Wi-Fi. d. Confirme a seleção e avance. e. Certifique-se de que o dispositivo está corretamente ligado ao carregador, verificando a rede à qual está conectado.
Navegue até ao Gestor de Configuração: a. Abra um navegador, de preferência Chrome ou Firefox. b. Digite o endereço IP da página de configuração (192.168.123.4) na barra de navegação. c. Se necessário, confirme o aviso de segurança do navegador e continue.
Não necessariamente. O cliente pode optar por instalar a wallbox por conta própria. Neste caso, é essencial que o instalador siga os diferentes manuais de instalação e configuração da wallbox. No entanto, se a instalação for feita connosco, pode ter a certeza de que a sua wallbox ficará configurada e a funcionar corretamente. Em caso de problemas devido a mau funcionamento da wallbox, seremos nós a responder diretamente para os resolver.
Durante e após a instalação da wallbox, é sempre necessário preencher o Protocolo de Comissionamento, pois este documento é exigido em caso de reclamação ao abrigo da garantia.
